Руководство по выбору и установке виброопор

Виброопоры являются неотъемлемой частью конструкции промышленного оборудования, обеспечивая эффективное гашение вибраций и снижение динамических нагрузок. Правильный выбор виброопор позволяет увеличить срок службы оборудования, повысить его точность и снизить передачу вибраций на фундамент и окружающие конструкции.

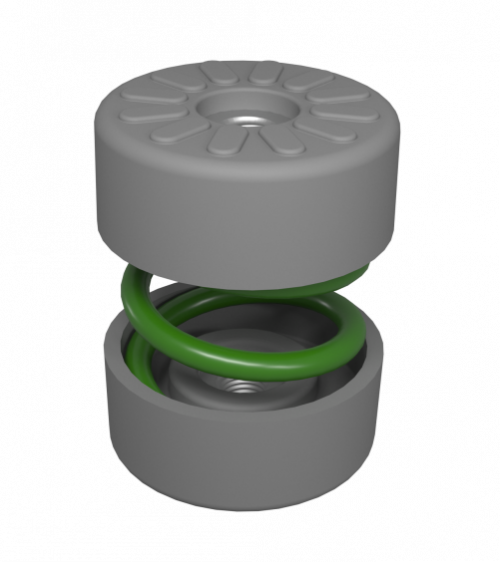

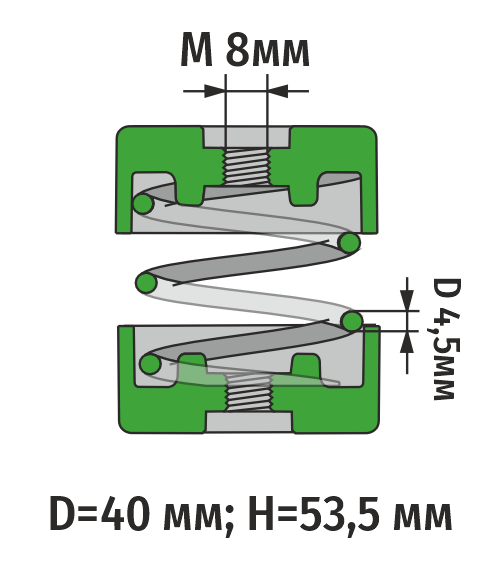

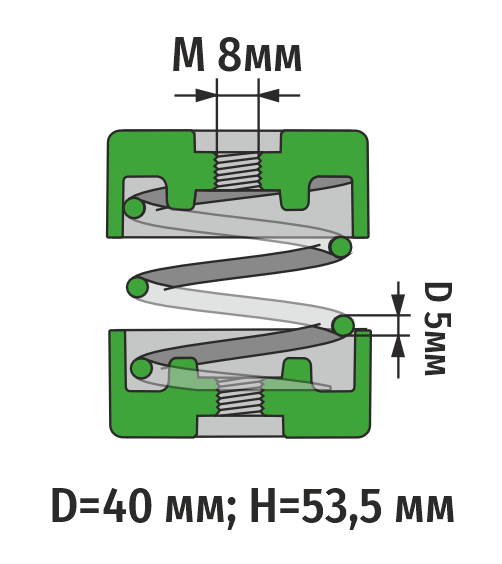

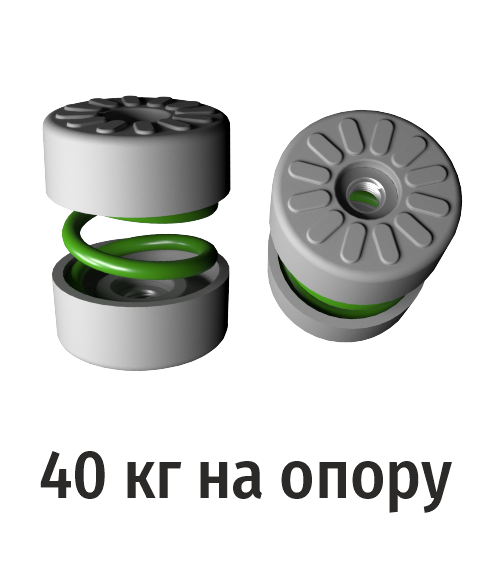

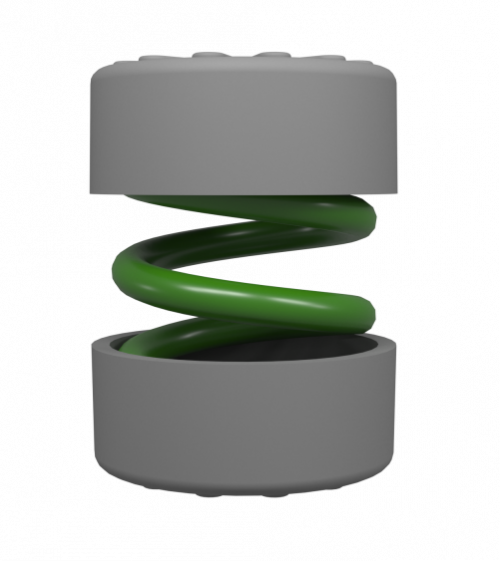

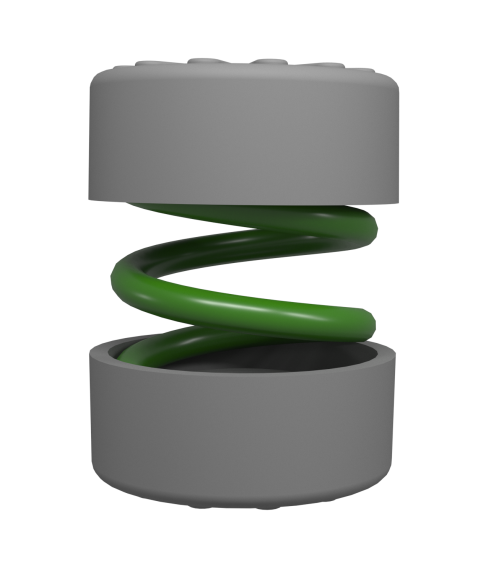

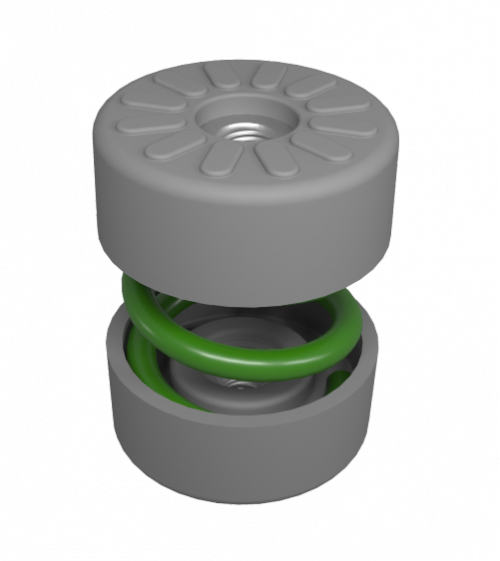

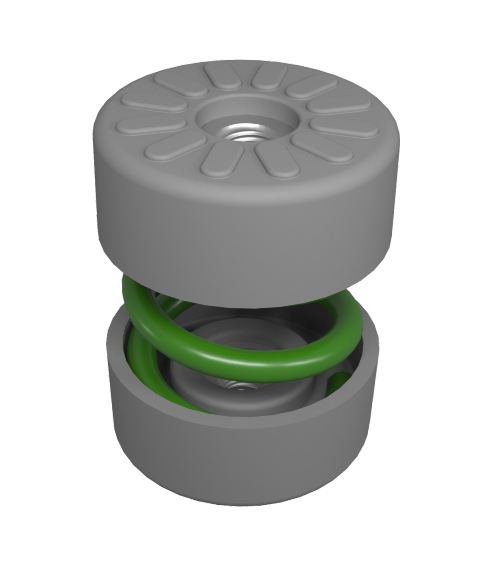

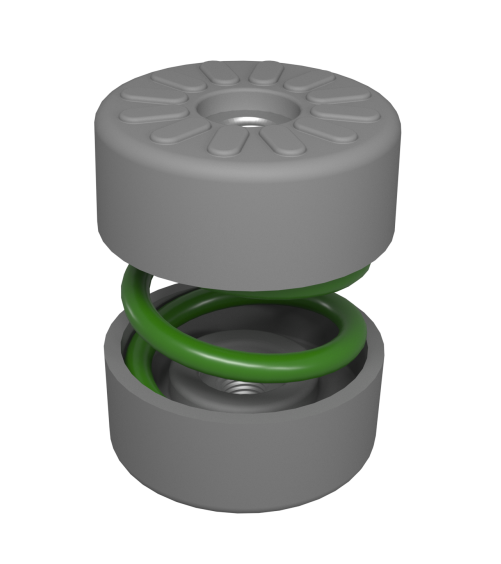

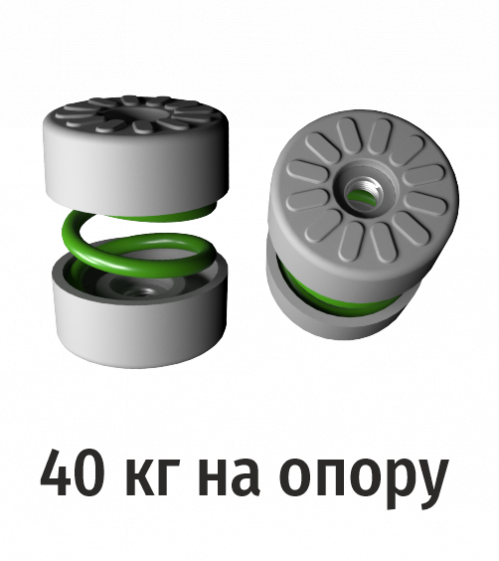

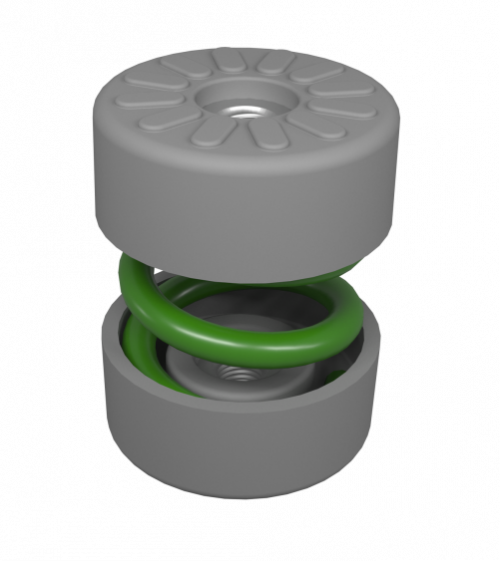

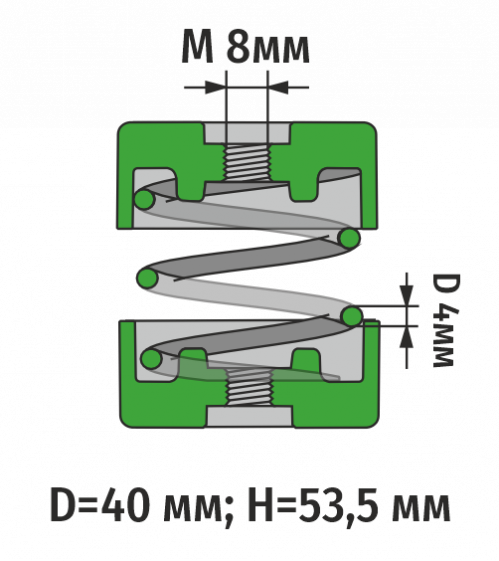

Виброопоры с пружинным демпфером изготовлены из высококачественного эластомера, имеющего высокую степень на разрыв. Они устойчивы к атмосферным воздействиям, к действию углеводородов, жиров органического происхождения, моющим и чистящим средствам, как на кислотной, так и на щелочной основе, а также спиртам, химическим основаниям и ультрафиолетовому излучению. Материал, из которого изготовлены виброопоры, обладает высокой электро- и термоизоляцией. Он рассчитан на диапазон температур от -50 до +120 °C. Закладные стальные диски виброопор изготовлены из 2-миллиметровой стали по ГОСТу 16523-97, оцинкованные - по ГОСТу 9.301-86. Демпфер изготовлен из пружинной стали по ГОСТу 9389-75, Б-2 с защитным покрытием методом фосфатирования, что обеспечивает высокую коррозионную стойкость детали. Пружина, размещенная между двумя деталями, крепится на специальный клей, устойчивый к высокодинамическим нагрузкам. Закладные стальные диски имеют отверстия с резьбой М8 для крепления их к основанию оборудования. Соприкасающиеся с поверхностью оборудования части виброопоры имеют специальное противоскользящее тиснение, которое также предотвращает вибрацию оборудования.

Данное руководство содержит информацию о принципах выбора виброопор, особенностях работы пружинных систем, а также рекомендации по правильному распределению нагрузки и установке.

Основные принципы виброизоляции

Эффективная виброизоляция основывается на грамотном подборе характеристик пружины и её правильной установке. Основные параметры, которые необходимо учитывать при выборе виброопоры:

🔹 **Жесткость пружины** – определяет сопротивление деформации под нагрузкой.

🔹 **Рабочий прогиб** – величина, на которую пружина сжимается под нагрузкой (оптимально 15 мм).

🔹 **Резонансная частота** – частота, при которой виброопора наиболее эффективно гасит колебания.

🔹 **Соответствие нагрузки** – пружина должна быть нагружена в пределах расчетного значения для оптимальной работы.

Виды вибраций и их влияние

Высокочастотные вибрации (более 10 Гц)

📌 **Характеристики:**

✔ Быстрые, мелкие колебания.

✔ Вызываются механизмами с высокой скоростью вращения.

✔ Передаются на корпус оборудования и окружающие конструкции.

📌 **Примеры оборудования:**

- Электродвигатели (1500–3000 об/мин).

- Шпиндели станков.

- Компрессоры и насосы.

- Редукторы и трансмиссии.

📌 **Рекомендации по виброопорам:**

- Компактные жёсткие виброизоляторы.

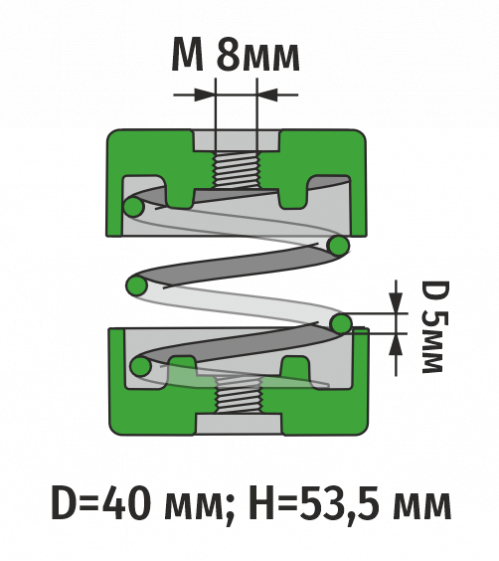

- Низкие пружины (53 мм) с высокой жесткостью.

- Дополнительные демпфирующие материалы.

Низкочастотные вибрации (менее 10 Гц)

📌 **Характеристики:**

✔ Медленные, плавные колебания.

✔ Создаются массивными механизмами.

✔ Могут разрушительно воздействовать на фундамент.

📌 **Примеры оборудования:**

- Дизельные генераторы.

- Гидравлические прессы.

- Вентиляционные системы.

- Крупные станки и литейные машины.

📌 **Рекомендации по виброопорам:**

- Мягкие виброизоляторы с большим ходом.

- Высокие пружины (68–83 мм) с низкой жесткостью.

- Опоры с амортизацией.

Как выбрать подходящую пружинную опору?

Как правильно выбирать опоры по весу?

📌 **Основные принципы выбора:**

✅ Вес оборудования должен быть равномерно распределён между опорами.

✅ Каждая опора должна выдерживать свою долю нагрузки.

✅ Опоры следует выбирать с небольшим запасом по нагрузке.

Прогиб пружины и эффективность виброопоры

Максимальная нагрузка каждой виброопоры рассчитана так, что при её достижении пружина прогибается на 15 мм. Это обеспечивает оптимальное демпфирование и максимальную эффективность виброизоляции.

📌 **Что это значит на практике?**

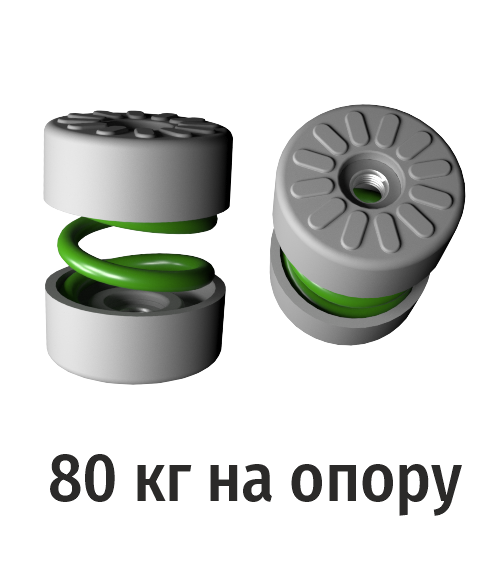

✅ Если опора рассчитана на 80 кг, при нагрузке 80 кг пружина просядет ровно на 15 мм.

✅ При меньшей нагрузке прогиб будет меньше, а при перегрузке – больше 15 мм, что ухудшит виброизоляцию.

✅ Для оптимальной работы важно
